RINEARN Graph 3D

リニアングラフ3D は、表計算ソフトや数値計算プログラムなどで作成されたファイルから手軽に3次元グラフを作成できる、 各種OS対応・インストール不要、無料の3Dグラフソフトです。

Vectorソフトニュース様(2014年) でご紹介いただきました!

PC用の各種OS上で利用可能 !

リニアングラフ3D は Java® 言語製のグラフソフトで、Microsoft® Windows® や Linux など、 各種のPC用OS(スマホは未対応)の上で利用できます。 インストール不要で使えるため、常用グラフソフトとしての利用はもちろん、 USBメモリーに入れて持ち運んで利用する事もできます。

Windows をご使用の場合は、ダウンロード・展開したフォルダ内の 「 RinearnGraph3D_*.*.*.bat (バッチファイル、* はバージョン番号) 」をダブルクリックすると起動します。 初回には、必要なJava実行環境(JRE)の自動取得を行えます(PCにインストールはされません)。 Linux 等、その他のOSをご使用の場合は、コマンドライン端末で java -jar コマンドを使用して「 RinearnGraph3D.jar 」を実行すると起動します。

※ どちらの場合でも、 ダウンロード・展開した中の「 bin 」フォルダのパスを環境変数「 Path (または PATH) 」に登録しておくと、 コマンドライン端末上で ring3d コマンドで利用可能になります。

» 詳しい起動方法やコマンドライン設定方法はこちら!
» Java実行環境に関するお知らせ

表計算ソフトからも簡単グラフ作成!

リニアングラフ3Dでは、もちろんファイルからデータを読み込む事もできますが、Microsoft® Excel® などの表計算ソフト上のデータも簡単にグラフ化できます!

具体的には、リニアングラフ3Dをダウンロードして起動した状態で、 表計算ソフト上でデータを選択・コピーし、グラフ画面上で右クリックして「 データの貼り付け 」を行うだけで、3Dグラフが描画されます。

データの記述方式などは座標値ファイル書式の解説をご参照下さい。 データをテキストファイルに保存した場合は、グラフ画面上部の「 ファイル 」メニューから開いて読み込む事ができます。

» (旧) 簡易起動版はこちら

簡単操作のインターフェース !

リニアングラフ3Dでは、シンプルなメニューバーとマウス操作を中心とした、簡単でわかりやすいユーザーインターフェースを採用しています。

特に、マウスの左ドラッグによる視点の回転では、自然な操作感になるように工夫した回転アルゴリズムを採用しています。 ぜひあなたも体感してください!

立体感に優れる3D描画エンジン !

リニアングラフ3Dは、専用開発のソフトウェアレンダリング式3D描画エンジンを内蔵しており、 PCの部品構成などに依存せず、どこでも同じ見た目のグラフが描けます。 また、数百×数百メッシュなどの高密度データの描画もこなせます。

この3D描画エンジンは、グラフソフトとしては高品質な光線反射&陰影処理付きのもので、 把握が難しい複雑微妙な凹凸も、立体感により見落とさず把握できるようサポートします。

粗いデータも高画質化 !

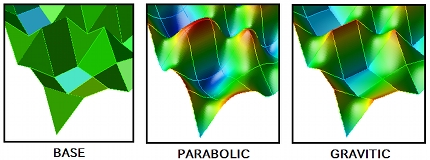

リニアングラフ3Dでは、 粗いメッシュデータを補間して、なめらかな曲面グラフを描く事ができる、 テッセレーション(曲面高画質化)機能を搭載しています。

もちろん、この機能を有効化するかどうかは、オプションで自由に選べます。 有効化しても、元のメッシュデータの格子点は、ちゃんと同じ位置に保たれます。

アニメーション機能も !

リニアングラフ3Dでは、グラフをアニメーションさせる事もできます。

複数のデータ(系列やファイル)を各時刻のものと見なしたり、または単一データ内の各座標点を各時刻のものと見なしたりなど、豊富なモードを用意! 例えば以下の左図のように、線を始点から終点へ向けて徐々に描いていくアニメーションや、右図のように、グラフ全体の形状が変形しながら動くアニメーションなども可能です。

単一ファイル内の複数系列データのアニメーションは、普通にデータファイルを開いた状態で、 メニューバーから「 ツール 」 > 「 アニメーション 」メニューを選ぶだけで、とても簡単に行えます。

また、連番の名前を付けた複数のデータファイルを、連続的に読み込み&描画しながらアニメーション描画するツールも、 「 プログラム 」メニューから使用できます。連番の画像ファイルの保存にも対応!

なお、このツールは、リニアングラフが標準サポートしているスクリプト言語VCSSL製で、 下記から単体で入手・使用する事もできます:

連番ファイルから3Dグラフをアニメーション描画するツール
フォルダ内の連番データファイルを読み込み、3Dグラフを高速で連続描画して、アニメーションさせるツールです。グラフを連番の画像ファイルに保存する事もできます。

数式プロットツールも標準搭載 !

リニアングラフ3Dでは、様々な形の数式からグラフを描く「 数式プロット 」ツールも標準で付属しています。

数式プロットツールはリニアングラフが標準サポートしているスクリプト言語VCSSL製で、 下記から単体で入手・使用する事もできます:

z = f (x,y) の形の数式を3Dグラフとして描画するツール
z = f (x,y) の形の数式を入力すると、 3次元のグラフを描いてくれるツールです。
z = f (x,y,t) の形の数式を3Dグラフとしてアニメーション描画するツール
z = f (x,y,t) の形の数式を入力すると、t を時間と見なして、3次元のグラフをアニメーション描画してくれるツールです。
t を媒介変数とする x(t), y(t), z(t) の数式を3Dグラフに描画し、アニメーションもできるツール
x(t), y(t), z(t) の形の数式を入力すると、t を媒介変数として3次元のグラフに描画し、 アニメーションもできるツールです。

リニアングラフ3Dの上では、上記のツールを「 プログラム 」メニューの「 数式プロット 」フォルダから、それぞれ「 z(x,y) 」「 z(x,y,t) 」「 x(t),y(t),z(t) 」を選ぶだけで、すぐに使用できます

プログラムからの制御や描画も可能!

リニアングラフ3Dは、Java言語やスクリプト言語VCSSLで記述されたプログラムから制御し、グラフ描画ライブラリとして使う事もできます。

「ファイルからデータを読み込んでグラフを描き、画像を保存」などの作業を自動化する用途はもちろん、 リニアングラフ3Dをデータ表示用の部品として用いて、色々なソフトウェア / アプリを自作する事もできます。

特にVCSSLは、リニアングラフの自動処理スクリプト機能として標準サポート扱いなので、 開発・実行環境を何も用意しなくても、 リニアングラフ3Dの「 プログラム 」メニューからプログラムを実行する事ができます(簡易利用版では非対応)。

VCSSL

VCSSLの公式サイトでは以下の通り、リニアングラフ3Dを制御する豊富なサンプルコードも揃っています:

ファイルを3Dグラフにプロットする(点/線グラフ)
座標値ファイルの内容を、3次元の点/線グラフにプロットするサンプルコードです。
ファイルを3Dグラフにプロットする(曲面/メッシュグラフ)
座標値ファイルの内容を、3次元の曲面/メッシュグラフにプロットするサンプルコードです。
配列を3Dグラフにプロットする(点/線グラフ)
座標値配列の内容を、3次元の点/線グラフにプロットするサンプルコードです。
配列を3Dグラフにプロットする(曲面/メッシュグラフ)
座標値配列の内容を、3次元の曲面/メッシュグラフにプロットするサンプルコードです。
配列を3Dグラフにアニメーションプロットする(点/線グラフ)
座標値配列の内容を、3次元の点/線グラフに連続でプロットし、アニメーションさせるサンプルコードです。
配列を3Dグラフにアニメーションプロットする(曲面/メッシュグラフ)
座標値配列の内容を、3次元の曲面/メッシュグラフに連続でプロットし、アニメーションさせるサンプルコードです。

また、以下のように、リニアングラフ3Dを表示部に用いた、応用的なアプリのコードも公開しています:

円形波のアニメーション表示
振幅・波長・周期をスライダ―で操作しながら、円形波の3Dグラフをアニメーションで見られるプログラムです。
ローレンツアトラクタ(GUI版)
ローレンツ方程式を数値的に解き、その解曲線に現れる有名な「ローレンツアトラクタ」を、パラメータをスライダ―で操作しながら3Dグラフで見られるプログラムです。

さらにJava言語からは、グラフソフトとしての普通の機能だけでなく、リニアングラフ3Dに搭載されている 3D描画エンジンの命令 を直接呼び出し、 3D空間上に点や線、三角形や四角形などの図形を自由に描く事もできます。 これにより、リニアングラフ3Dを、Java言語プログラミングでの簡易3D描画ウィンドウとして活用する事もできます!

※ 描画エンジン命令の直接呼び出しは、現時点ではJava言語でのみ使用可能となっています。

さあ、あなたも

最新版リニアングラフ3Dのダウンロード

リニアングラフ3Dは、どなたでも無料でご利用いただけます。

ダウンロードしたZIPファイルを右クリックメニューから展開し、中の 「 RinearnGraph3D.bat (バッチファイル) 」や「 RinearnGraph3D.jar(JARファイル)」をダブルクリックなどで( OSによってはコマンドラインから )実行するだけで、どこでもすぐに利用できます。 » 詳細はこちら

» 過去バージョンのダウンロードはこちら
※ 過去バージョンは既に開発・メンテナンスが完全に終了している事にご注意ください。特に理由が無ければ、最新版がおすすめです。

- Java実行環境に関するお知らせ -
現在、Javaのリリースモデル/ライセンス変更に伴い、実行環境の入手に関するご質問を複数頂いております。 本ソフトウェアの最新版では、商用でも無償で利用できる、OpenJDKのJava実行環境への対応が完了しています ( » お知らせ )。 Microsoft® Windows® をご使用の方は、本ソフトウェアを付属のバッチファイルで起動した際、Java実行環境が無い場合には、OpenJDKのJava実行環境を使用するよう選択できます。 Linux等でも、OpenJDKのJava実行環境を手動で導入して使用できます。詳細は「 起動方法 」のページをご参照ください。

このソフトをよくご利用される方には、こちらもおすすめです!
リニアングラフ2D
リニアングラフ3Dの2次元(X-Y)グラフ版です。3Dと共通の画面デザイン&メニュー設計なので、併用に便利!
リニアンプロセッサー
リニアングラフを内蔵した、グラフの描ける高機能な関数電卓ソフトです。プログラミング機能で高度な解析にも対応!

※: (旧)オンライン版はこちら(旧)簡易利用版はこちらですが、現在は実行環境の時代変化等により、新しい環境では動作させるのが困難になっています。 特別な事情が無ければ、今後は通常のダウンロード版へ移行していただくのがおすすめです。将来的には、別のシステムとしてオンライン版を再開発する可能性もございますが、今は何卒ご了承ください。
